5 ос CNC струг за дърво

APEXTECH Пет{0}}осен дървообработващ струг с ЦПУ за струговане и фрезоване

Просто описание:

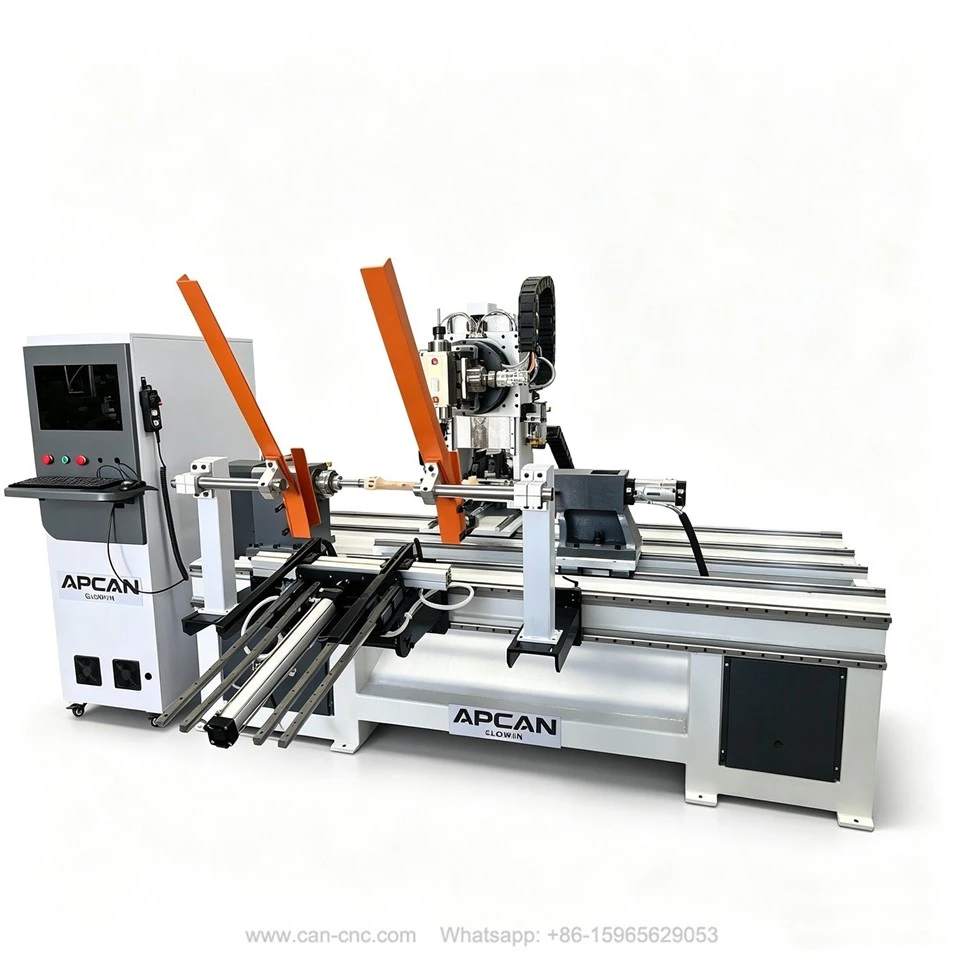

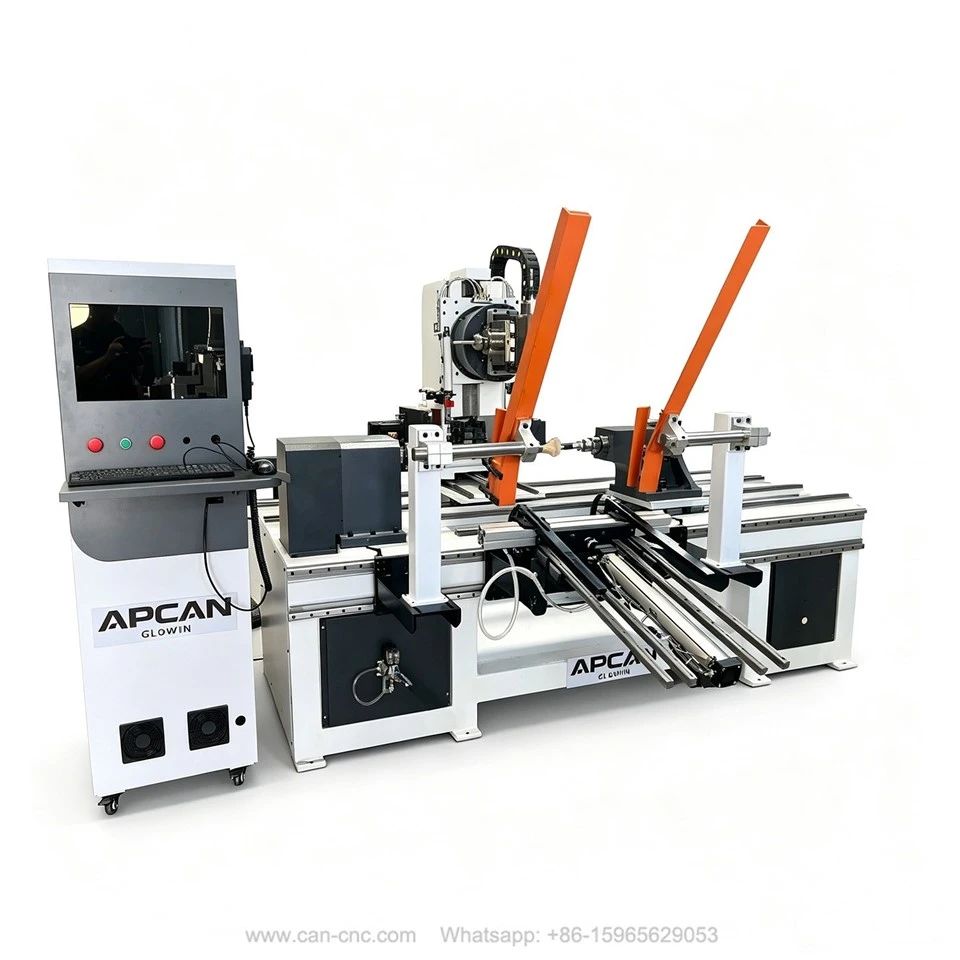

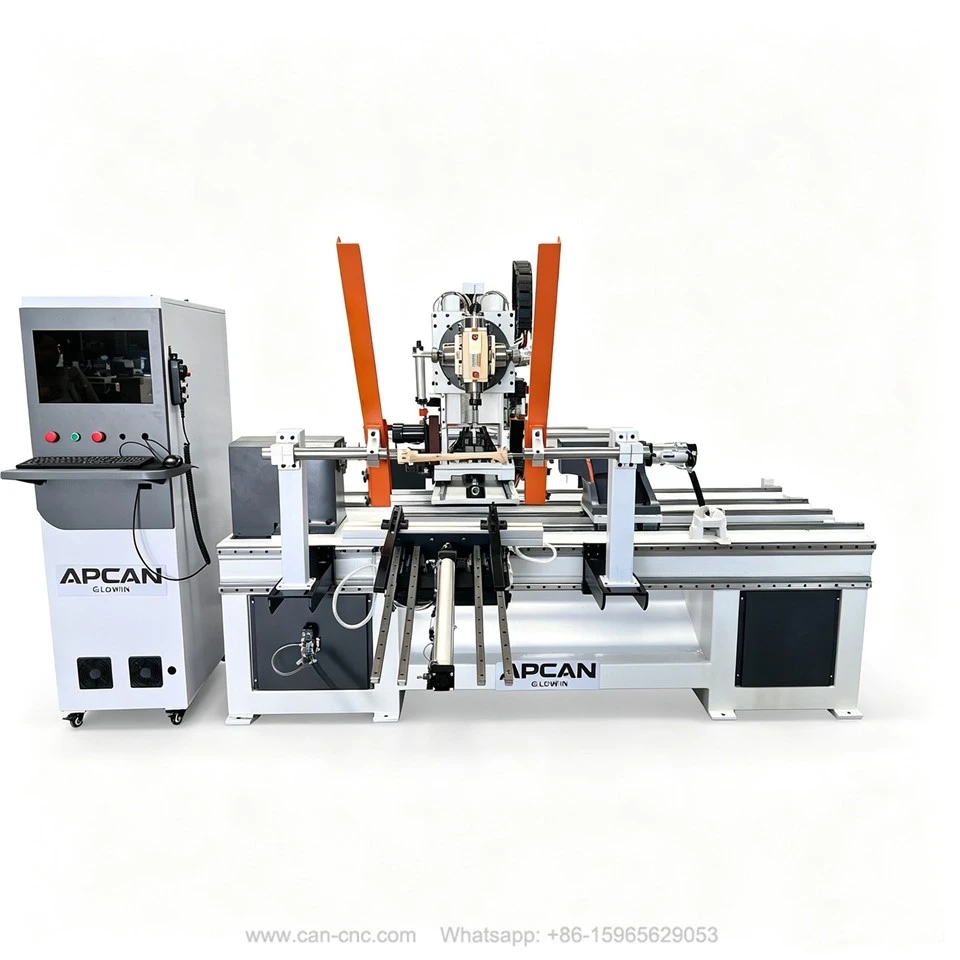

Този струг за струговане и фрезоване на дърво APCAN-1220-7T-5-Axis е интегрирана дървообработваща машина от висок клас, която комбинира функции за струговане, фрезоване, пробиване, нарязване на канали, куха резба и 3D профилиране. Оборудван с истинска 5-осна връзка и RTCP технология, следваща върха на инструмента, той нарушава ограниченията на традиционните 3-осни и 4-осни стругове за дърво, които могат да обработват само симетрични въртящи се части.

Машината използва интегрално легло от чугун с обработка за облекчаване на напрежението, характеризиращо се с висока твърдост, устойчивост на удар и дългосрочна{0}}стабилна прецизност. С ±90 градуса ъгъл на завъртане на оста B-и 360 градуса безкрайно въртяща се ос A-, той реализира обработка без много-мъртъв-ъгъл-без ъгъл.

Всички сложни процедури могат да бъдат завършени веднократно{0}}затягане, като ефективно елиминира повтарящите се грешки при позициониране и подобрява гладкостта и консистенцията на повърхността на крайния продукт.

Използва се широко за обработка на мебелни части от масивна дървесина от висок клас, като Y-подлакътници за столове, неправилно извити крака на столове, усукани крака за маса и асиметрични извити дървени компоненти. Също така идеално пасва на балюстради на стълби, цялостни дървени елементи за декорация на вили, аксесоари за музикални инструменти и високо-качествени дървени изделия.

Съвместима с основния софтуер за 3D програмиране със специални файлове за последваща-обработка, машината поддържа персонализирана обработка на различни сложни 3D извити дървени части. Това е предпочитано оборудване за висок клас персонализирани дървообработващи фабрики и производители на мебели за външна търговия за подобряване на качеството на продукта и маржа на печалбата.

Стандартна конфигурация на ос:

X/Y/Z линейни оси + въртене на детайла по ос A-+ накланяне на шпиндела по ос B-; поддържа едновременно управление на 5-оси с RTCP (Rotation Tool Center Point) функционалност. Детайлът е захванат в двата края в една настройка-като елиминира необходимостта от многократно обръщане или препозициониране, като същевременно позволява едновременното изпълнение на ротационно струговане и сложно 3D повърхностно фрезоване.



Попитайте фабрична-заводска цена и персонализирано решение



Параметри:

Получете безплатно запитване сега

Подробности за CNC 5-осов струг за дърво:

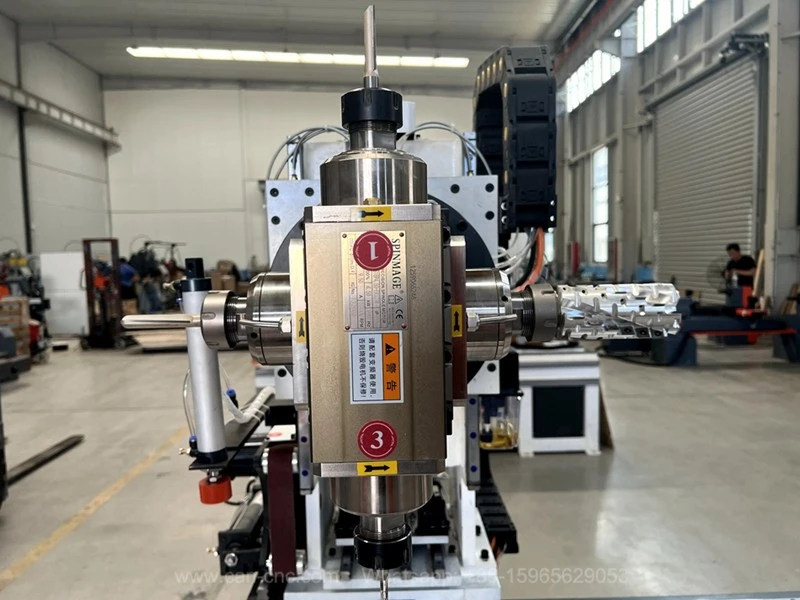

Специално-разработен четири{1}}електрически шпиндел:

1. Приема интегрирана структура от една-части и използва сгъстен въздух за ефективно разсейване на топлината. В сравнение с конвенционалните шпиндели с въздушно{2}}охлаждане, той осигурява значително подобрена производителност на охлаждане и ефективно потиска повишаването на температурата по време на непрекъсната-скоростна работа.
2. Шпинделът поддържа максимална скорост от 18 000 оборота в минута и е снабден с държач за инструменти ER40, което позволява четири различни инструмента да бъдат инсталирани едновременно.
3. По време на обработка модулът позволява автоматично завъртане на инструмента и програмно{0}}превключване на инструмента. Комбиниран с възможност за регулиране на наклона от ±90 градуса, той без усилие изпълнява сложни процедури на обработка, включително наклонено и вертикално пробиване, набраздяване и 3D резба върху дървени детайли.

>

Свържете се сега

Инструменти за струговане:

1. Машината е конфигурирана с две монтажни станции за струговащи инструменти, с пневматичен цилиндър-задвижван контрол на превключването на инструмента.
2. Тези две станции поддържат инсталирането на множество функционални фрези, включително V-образни инструменти за струговане, U-образни инструменти за струговане, O-образни инструменти за струговане и инструменти за разделяне-.
3. Автоматичната смяна на инструмента може да се извърши в съответствие с изискванията за обработка на детайла по време на работа, като напълно задоволява разнообразните производствени изисквания за струговане.

>

Свържете се сега



Шлифовъчно устройство:

1. Машината е оборудвана с-високопроизводителен лентов шлифовъчен модул, задвижван от безчетков серво мотор с мощност 1100 W, осигуряващ регулируема скорост на въртене до 6000 r/min, за да отговори на различни изисквания за полиране.
2. Допълнителните аксесоари включват полиращи шлифовъчни дискове и възвратно-постъпателни възли за шлифоване, с различни зърна на шкурка, налични за избор, за да отговарят на различните изисквания за обработка на детайла.

>

Свържете се сега

Стабилна структура:

1. Корпусът на машинния инструмент е-конструиран от дебелостенни-стоманени тръби. Чрез анализ и дизайн на крайни елементи стресът се елиминира, осигурявайки твърда и стабилна платформа за обработка.
2. Оста Z-е конфигурирана с четири комплекта 25-милиметрови линейни водещи релси Pinake и съответстващи плъзгачи на линейни лагери, за да се гарантира стабилна производителност при високо-скоростна работа. Съчетана със серво задвижващи модули, аксиалната скорост на движение може да надхвърли 60 000 mm/min, като същевременно поддържа нисък шум при работа.

>

Свържете се сега



5-осна CNC система:

Възприемайки нашата собствено-разработена пет-система за управление с ЦПУ, той поддържа едновременна интерполация по 5-оси с RTCP функция за централна точка на инструмента. Съставена от линейни оси X/Y/Z плюс въртящи се оси A/B, машината позволява многоъгълна наклонена обработка в рамките на едно единствено затягане.

>

Свържете се сега

Чист 1500W автобусен-тип абсолютен серво мотор:

Цялата машина се задвижва от 1500 W автобус-тип абсолютни серво мотори. В сравнение с конвенционалните серво мотори от импулсен-тип, тази система осигурява превъзходна оперативна стабилност и по-силна ефективност срещу-смущения.

>

Свържете се сега



Автоматична система за хранене:

Тази машина използва тежко-пневматична четири-релсова захранваща структура. Много{3}}цилиндровата връзка реализира стабилно и автоматично подаване на материал с регулируеми работни параметри за адаптиране към детайли с различни размери. Отличаваща се с проста и удобна настройка, системата осигурява изключително стабилна и надеждна операция на захранване по време на производството.

>

Свържете се сега

Устройство за автоматично подравняване на инструмента:

Машината е оборудвана с активно устройство за напълно автоматично подравняване на инструменти, което може едновременно да подравнява множество инструменти и автоматично да подравнява множество инструменти, спестявайки време на работниците при подравняване на инструменти.

>

Свържете се сега



Висока{0}}здрави теглителни вериги:

Машината е снабдена с-здрави,-удароустойчиви вериги за теглене на кабели. Отличавайки се с изключителна структурна твърдост, тези влачещи вериги ефективно екранират вътрешните кабели. Те предотвратяват счупването на кабела в резултат на дълготрайно-триене, сила на опън и навлизане на прах по време на непрекъснати машинни движения.

>

Свържете се сега

Електрическа синхронизирана система за смазване:

Машината е оборудвана с напълно автоматичен електрически модул за смазване с време. На операторите е разрешено да персонализират циклите на смазване в съответствие с действителните работни честоти. Системата автоматично осигурява редовно, фиксиран-обем и точно снабдяване с масло към цялата структура на трансмисията, елиминирайки повреди и проблеми с абразията, причинени от ненавременно ръчно смазване.

>

Свържете се сега

Основни предимства:



1. Истинско 5-осно свързване + RTCP функция, поддържа произволно пространствено извита повърхностна обработка;

2. Еднократно-затягане и пълен-процес на формоване, спестяване на труд и подобряване на ефективността;

3. Интегрирано легло от чугун, стабилна работа и висока точност на обработка;

4. Възможност за асиметрични и усукани специални-оформени дървени части, които 4-осните машини не могат да обработватидеална съвместимост, подходяща за всички видове твърди и меки масивни дървени материали.

01



Истинска 5-осна връзка + RTCP функция

02



Едно-затягане + пълен-процес на формоване

03



Стабилна работа + Висока точност на обработка

04



Възможност за асиметрично + усукано дърво със специална-форма

Попитайте фабрична-заводска цена и персонализирано решение

5-ос CNC дървоструг-композитен струг интегрира струговане, 5-осово фрезоване, пробиване, нарязване и резба. Заготовката се затяга веднъж между центровете, за да завърши обработката на ротационна повърхност и много-ъглово 3D профилиране. Той се отличава с асиметрични извити дървени части като Y-образни подлакътници на столове, неправилни крака на столове и усукани нови стълбове. Широко използван в висок клас мебели от масивна дървесина, балюстради за стълби и автоматично производство на дървени занаяти.













1. Мебели от масивно дърво: извити крака на столове, Y-подлакътници за столове, усукани колони, подлакътници за дивани, класически резбовани крака за мебели.
2. Стълбища и декорация за дома от цяло дърво: усукани балюстради за стълби, нови стълбове, извити декоративни компоненти за персонализиране на вилата.
3. Дървени занаяти и части за музикални инструменти: дървени вази, художествени орнаменти, висококачествени дървени дръжки, аксесоари за инструменти.
4. Дървени врати и архитектурни декоративни корнизи: издълбани корбели, усукани декоративни колони, компоненти за глава на порта със специална- форма.
5. Мебели от масивна дървесина-за грижа за здравето на открито: извити опорни части за столове за свободното време.

Попитайте фабрична-заводска цена и персонализирано решение

нашите случаи



Случай 1



OEM фабрика за дървена дограма в чужбина (Дзянсу, Китай, износ за Близкия изток и Югоизточна Азия)

Продукти: Европейски класически крака за мебели, декоративни капители за декорация на вила от цяло дърво, резбовани компоненти за порти.

Оригинални проблеми: Повечето чуждестранни чертежи включват асиметрични 3D профили, които не могат да бъдат обработени от обикновено домашно оборудване. Фабриката трябваше да аутсорсне обработката с намалени маржове на печалба.

Реални ползи: Съответстващите пълни файлове за последваща{0}}обработка за UG & JDPaint поддържат директно импортиране на чуждестранни 3D чертежи. Тест-изрязаните детайли се предоставят за проверка от-клиента преди изпращане. Машината заменя три оригинални устройства за обработка, като намалява площта на цеха с 50% и поддържа стабилни дългосрочни-експортни поръчки.

Случай 2



Високо{0}}производител на стълби за проекти на вили (Гуангдонг, Китай)

Продукти: Усукани спирални балюстради за стълби, резбовани начални стълбове, извити съединители за парапети.

Оригинални проблеми: Спирално усукани профили, разчитащи на ръчно подрязване,което води до проходимост под 70%. Масовото стандартизирано производство беше невъзможно, което доведе до дълги цикли на доставка за проекти за декорация.

Реални ползи: 5-системата за свързване на оси прецизно възпроизвежда 3D чертежи и формира интегрирани спирални текстури с толеранс на размерите, контролиран в рамките на 0,02 mm. Добивът на продукта е подобрен до 98%, производствените разходи за стълбищни стълбове са намалени с 35%, поддържайки стабилно сътрудничество с множество проекти за декорация на вили и хотели от висок клас.

Случай 3

Фабрика за дървени занаяти и музикални аксесоари (Zhejiang, Китай)

Продукти: Вази от масивно дърво, усукани стълбове за лампи, структурни фитинги за китара, дървени дръжки за високо-инструменти.

Оригинални проблеми: Кухата резба и обработката на наклонени дупки лесно причиняват стърготини от дърво и следи от инструменти върху традиционното оборудване;музикалните компоненти изискват ултра{0}}качество на гладка повърхност.

Реални ползи: Оборудвана с електрически шпиндел с 18 000 оборота в минута с четири-глави електрически шпиндел и RTCP функция, машината завършва издълбаване, наклонено пробиване и 3D резба без видими линии на свързване на инструменти. Предотвратява изгарянето на дървесината и образуването на грапавини по време на обработката на орех, ясен и други твърди дървесини, което прави готовите продукти да достигнат внесените занаятчийски стандарти и значително повишава добавената стойност на занаятчийските поръчки.

Случай 4



Местен производител на мебели от масивна дървесина (Шандонг, Китай)

Продукти: Y-подлакътници за столове, неправилни тигрови-крака, усукани колони за маса, извити компоненти за столове с кръгла-облегалкаОригинален

неприятности: Фабриката използва преди това отделни 4-осни стругове и фрезови машини. Повтарящото се затягане причини очевидни пропуски при монтажа. Комплект крака за маса изисква три отделни процеса, включително струговане, странично фрезоване и пробиване, с дневна производителност само 8 комплекта наработник. Тежкото ръчно полиране ограничи приемането на-отвъдморски поръчки от висок клас.

Приложена машина: 1500 mm работна дължина 5-осен струг с опционален модул за автоматично шлайфане

Реални ползи: Всички процедури на обработка са завършени в рамките на едно затягане. Времето за обработка на един детайл е намалено от 22 минути на 7 минути, а дневната производителност нараства до 28 комплекта. Постоянната точност на размерите и превъзходното покритие на повърхността отговарят на експортните стандарти. Фабриката успешно си сътрудничи със скандинавските купувачи на мебели с 40% увеличение на печалбата от продукта, като същевременно намалява разходите за труд за двама полиращи работници.

Вземете безплатни файлове за последваща обработка на 5-оси и тест за рязане на проби



Изпратете чертеж за персонализирана оферта за машина

Сравнение на 4-осни и. 5-осови дървообработващи стругове:

Изпратете чертеж за персонализирана оферта за машина

ЧЗВ



01. Това истинска машина с 5-осно свързване ли е или само 5-осно позициониране?

Нашият струг е оборудван с оригинално управление на връзката по 5-ос заедно с RTCP функция за контрол на централната точка на инструмента. Оста B- (люлеене ±90 градуса) и оста A- (360 градуса непрекъснато въртене) работят синхронно за машинно усукани профили, подрязани повърхности и наклонени кухи конструкции. Някои-евтини устройства на пазара поддържат само позициониране с фиксирана точка вместо реално фрезоване на връзки за сложни извити повърхности.

02. Какви видове дървени материали са съвместими с тази машина? Може ли да обработва твърда дървесина?

Работи добре с дъб, ясен, бук, орех, каучуково дърво, бряст и най-често използваното масивно дърво. Електрическият шпиндел с висока{3}}скорост от 18 000 оборота в минута предотвратява изгарянето на дървото и неясни ръбове по време на рязане на твърда дървесина. Трябва само да намалите скоростта на подаване правилно, когато обработвате твърда дървесина с висока-плътност.

03. Трудна ли е операцията по програмиране? Предоставяте ли съответстващи файлове за-обработка?

Машината поддържа основен софтуер за програмиране, включително JDPaint, Artcam, UG и SolidWorks. Персонализирани файлове за последваща обработка на 5-оси се предоставят безплатно заедно с машината. Ние доставяме ръководства за експлоатация и професионално обучение; новите оператори могат да овладеят основно програмиране и работа в рамките на 3–5 работни дни.

04. Мога ли да персонализирам дължината на обработка и диаметъра на детайла?

Стандартните работни дължини са 800 mm, 1200 mm и 1500 mm, с максимален диаметър на струговане от φ220 mm до φ300 mm. Предлагат се персонализирани удължени легла и по-големи диаметри на струговане според вашите действителни детайли.

05. Кога клиентите трябва да изберат 5-осен модел вместо 4-осен струг с фреза?

4-осният струг е рентабилен-за правилни симетрични балюстради, прави кръгли крака и стандартни въртящи се части. Ако редовно произвеждате продукти с висок-марж, като Y-подлакътници за столове, усукани стълбове, неправилно извити крака, декоративни части от дърво за вила и фитинги за музикални инструменти, 5-осната машина е идеална за формоване с едно затягане и по-висока добавена стойност на продукта.

06.Какви части идват като стандарт и какви допълнителни приспособления са налични?

Стандартна конфигурация: високоскоростен шпиндел с 4-глави-, двойни въртящи се инструментални станции, автоматична система за смазване с време, линейни водачи HIWIN, абсолютни серво мотори на шината, защита на веригата за плъзгане и интерфейс за отстраняване на прах. Допълнителни части: автоматичен шлифовъчен модул, пневматично автоматично захранващо устройство, магазин за инструменти и централизирана система за събиране на прах.

Изпратете чертеж за персонализирана оферта за машина

защо да изберете нас?





Истинска 5-осна връзка с персонализиран дизайн за дървообработване



Надеждна цялостна поддръжка след{0}}продажба



Много{0}}интегрирана машинна обработка

1. Истинска пълна 5-осна връзка със стандартна RTCP функция

Нашата машина е оборудвана с оригинална специална 5-система за контрол на Syntec / Weihong и стандартна RTCP функция за проследяване-на инструмента. Въртящата се на ±90 градуса ос B-и въртящата се на 360 градуса ос A- реализират механична обработка в-време на синхронна връзка. За разлика от евтините-псевдо 5-осни машини, които поддържат само фиксирано{14}}точково позициониране, нашето оборудване се справя идеално с усукани балюстради, подрязвания, наклонени отвори и сложни пространствени извити повърхности без очевидни следи от ставите на инструменти. Персонализираните файлове за последваща обработка се предоставят безплатно за работа с директно програмиране.

2. Твърда структура на машината и маркови-основни компоненти за стабилна дългосрочна-прецизност

Рамката на машината е изцяло изработена от чугун с облекчаване на напрежението чрез отгряване, за да се отслабят вибрациите по време на високо-скоростно рязане и да се избегне постоянна структурна деформация. Стандартните конфигурации включват тайвански линейни водещи релси HIWIN, 1500 W автобус-тип абсолютни серво мотори, тежки-теглещи вериги и автоматична система за количествено смазване с време. Всички ключови компоненти за движение използват добре-известни промишлени марки с отлична устойчивост на износване, осигурявайки постоянна точност на обработка по време на дългосрочно-масово производство и нисък процент на отказ.

3. Интегрирана много{1}}процесна обработка, единично затягане за цяло формоване

Това оборудване включва струговане, много{0}}ъглово фрезоване, пробиване, нарязване на канали, куха резба. Допълнителните приставки обхващат автоматично шлайфане и пневматично автоматично подаване. Всички процедури на обработка са завършени след едно-затягане с двойни центрове. Той заменя множество отделни машини, включително обикновени стругове за дърво, фрезови машини и машини за дърворезба, спестявайки фабрично пространство, разходи за труд и оборот на полу-завършен продукт и повишавайки общата ефективност на производството с над 60%.

4. Професионално оптимизиран за сценарии за обработка на масивна дървесина

Ние се съсредоточаваме върху научноизследователска и развойна дейност и производство на дървообработващо CNC оборудване, вместо да преоборудваме стандартни метални пет{0}}осни машини. Системата за охлаждане на шпиндела, разположението за отстраняване на прах и съвпадението на мощността са оптимизирани, насочени към често срещани проблеми при обработката на дърво, като висока температура на рязане, дървесен прах и неравномерно съпротивление при рязане. Електрическият шпиндел с четири-глави 18 000 оборота в минута предотвратява изгаряне на дърво и образуване на грапавини при рязане на твърда и иглолистна дървесина, като значително намалява натоварването при последващо ръчно полиране.

5. Пълен{1}}цикъл след-продажбено обслужване за елиминиране на притесненията ви при покупка

Всяка машина преминава-тест при пълно натоварване и инспекция за рязане на проби преди доставката, като мостри от готови детайли се доставят заедно.

Професионални инженери осигуряват-инсталация на място, пускане в експлоатация и индивидуално--обучение за работа и програмиране, за да помогнат на вашия персонал да пусне оборудването бързо в производство.

Една-годишна гаранция за цялата машина, с основни части (шпиндел, серво мотори, система за управление), покрити от гаранцията.

Доживотна доставка на оригинални резервни части на фабрична цена плюс бърза дистанционна техническа поддръжка в рамките на работното време.

Поддържа се не-стандартно персонализиране на дължината на обработката, хода и функционалните модули според действителните ви производствени детайли.
